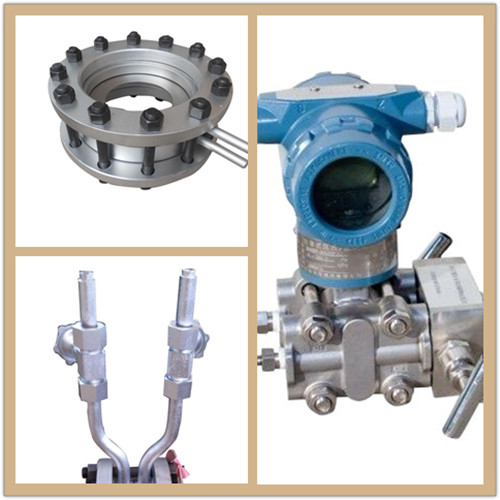

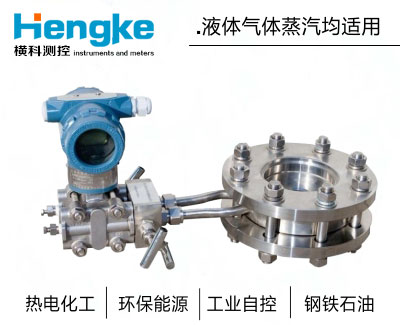

孔板流量計是將標準孔板與多參數差壓變送器（或差壓變送器、溫度變送器及壓力變送器）配套組成的高量程比差壓流量裝置，可測量氣體、蒸汽、液體及引的流量，廣泛應用于石油、化工、冶金、電力、供熱、供水等領域的過程控制和測量。節流裝置又稱為差壓式流量計，是由一次檢測件（節流件）和二次裝置（差壓變送器和流量顯示儀）組成廣泛應用于氣體。蒸汽和液體的流量測量。具有結構簡單，維修方便，性能穩定。
▲公稱通徑： DN10 – DN1000
▲依據國家標準GB/T2624-93進行設計制造
▲依據國家檢定規程JJG 640-94進行出廠檢定
▲基本精度： ±0.5%、±1%、±1.5%
▲流量范圍： ≥ 1:15
▲公稱壓力： 0.6、1.0、1.6、2.5、4.0、6.4、10（MPa）
▲被測介質：飽和蒸氣、過熱蒸氣、 水、空氣、天然氣、其它混合介質
▲被測介質溫度：-10℃~+450℃
▲供電電源：智能流量積算儀220VAC， 流量變送器24VDC（由積算儀供電），
▲輸出信號： 4-20mA DC或RS485通訊
▲防爆性能： 本安型ibIICT5
1、標準節流件是全用的，并得到了國際標準組織的認可，無需實流校準，即可投用，在流量傳感器中也是唯一的；
2、結構易于復制，簡單、牢固、性能穩定可靠、價格低廉；
3、應用范圍廣，包括全部單相流體(液、氣、蒸汽)、部分混相流，一般生產過程的管徑、工作狀態(溫度、壓力)皆可以測量；
4、檢測件和差壓顯示儀表可分開不同廠家生產，便于專業化規模生產。
|
型號 |
型譜說明 |
|
CK |
企標 |
|
|
LG |
流量節流裝置 |
|
|
代號 |
取壓方式 |
|
H |
角接環室取壓 |
|
Z |
角接鉆孔取壓 |
|
F |
法蘭取壓 |
|
J |
徑距取壓 |
|
|
代號 |
節流裝置說明 |
|
K |
標準孔板 |
|
|
代號 |
公稱壓力 |
|
-0.6 |
0.6 |
|
-1.0 |
1.0 |
|
-1.6 |
1.6 |
|
-2.5 |
2.5 |
|
-…… |
…… |
|
|
代號 |
公稱口徑 |
|
DN25 |
DN25 |
|
DN32 |
DN32 |
|
DN.. |
…… |
|
|
代號 |
法蘭材質 |
|
C |
碳鋼 |
|
P |
不銹鋼 |
|
H |
合金鋼 |
|
|
代號 |
介質 |
|
1 |
液體 |
|
2 |
氣體 |
|
3 |
蒸汽 |
|
|
代號 |
附件 |
|
N |
不含附件 |
|
F |
配三閥組等 |
|
I |
配含F及變送器(附件根據介質、要求選配) |
|
DC |
配含F及多參量變送器 |
|
O |
用戶指定配置附件 |
1、本公司承若凡是購買我司產品，一年質保期內，若收到用戶關于此類缺陷的通知，本公司對確實有缺陷的產品實行無條件免費維修或免費更換
2、客戶的技術疑問，我們承諾在一個工作日內處理完畢。
3、返廠維修的儀表我們承諾在3個工作日內出具檢測結果，7個工作日內完成維修。
4、儀表返給客戶之后2周之內對用戶進行回訪，并提供自動化相關技術的免費咨詢。
