LUX 石油、蒸汽、天然氣、水等多種介質的流量測量
|

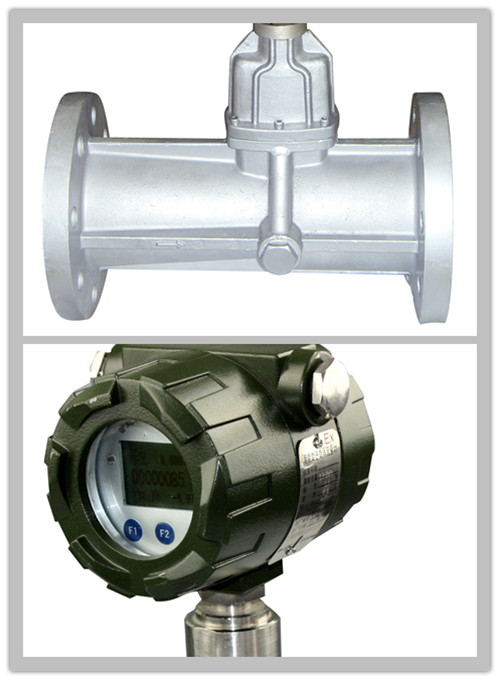

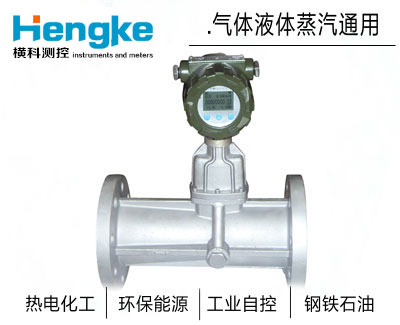

旋進漩渦流量計采用最新微處理技術,具有功能強、流量范圍寬、操作維修簡單,安裝使用方便等優點,主要技術指標達到國外同類產品高水平。廣泛應用于石油、化工、電力、冶金煤炭等行業各種氣體計量。
流量范圍
|
公稱通徑 （mm） | 流量 | 范圍（m3/h） | 工作壓力 | 精度等級 | 重復性 |
| （mpa） | |||||
| DN15 | A | 1.0~10 |
1.6 2.5 4.0 6.3 1 0 1 6 |
1.0 1.5 |
小于基本誤差限絕對值的1/3 |
| DN20 | A | 1.5~15 | |||
| DN25 | A | 3.0~30 | |||
| DN32 | A | 6.0~60 | |||
| DN40 | A | 7.0~70 | |||
| DN50 | A | 15 ~150 | |||
| B | 10 ~150 | ||||
| DN65 | A | 16 ~160 | |||
| B | 20 ~190 | ||||
| DN80 | A | 40 ~400 | |||
| B | 10 ~200 | ||||
| DN 100 | A | 80 ~900 | |||
| B | 30 ~600 | ||||
| DN150 | A | 150~1800 | |||
| B | 40~900 | ||||
| DN200 | A | 240~3600 |
| 管道口徑（mm） | 15、20、25、32、40、50、65、80、100、150、200 |
精度 | ±1.5%、±1% |
| 執行標準 | 執行國家檢定規程JJG198-94《速度式流量計》 |
| 安裝要求 | 前直管段≥5DN，后直管段≥1DN |
| 儀表材質 | 鋁合金；不銹鋼（可選） |
| 介質溫度 | -20~+80C° |
| 環境條件 |
環境溫度：-30~+60C° 相對濕度： 5%~95% 大氣壓力：70kpa~106kpa |
| 工作電源 |
1.外電源：+24VDC±15%，適用于4mA~20mA輸出、脈沖輸出、RS485 2.內電源：1組3.6V鋰電池，可連續工作三年以上 |
| 輸出功能 | 脈沖輸出、電流4mA~20mA輸出、控制信號和RS485 |
| 防爆等級 | ExdIIBT4 ; ExiaIICT4 |
| 防護等級 | Ip65 |
| 代號 | 口徑 | 流量范圍m3/h | ||
| CK-LUX-25 | DN25 | 2．5～30 | ||
| CK-LUX-32 | DN32 | 4．5～60 | ||
| CK-LUX-50 | DN50 | 10～150 | ||
| CK-LUX-80 | DN80 | 28～400 | ||
| CK-LUX-100 | DN100 | 50～800 | ||
| CK-LUX-150 | DN150 | 150～2250 | ||
| CK-LUX-200 | DN200 | 360～3600 | ||
| 代號 | 功能1 | |||
| N | 無溫壓補償 | |||
| Y | 帶溫壓補償 | |||
| 代號 | 輸出型號 | |||
| F1 | 4-20mA輸出（二線制） | |||
| F2 | 4-20mA輸出（三線制） | |||
| F3 | RS485通訊接口 | |||
| 代號 | 功能2 | |||
| E1 | 1.0級 | |||
| E2 | 1．5級 | |||
| T | 常溫 | |||
| P1 | 1．6Mpa | |||
| P2 | 2．5Mpa | |||
| P3 | 4．0Mpa | |||
1、 本公司承若凡是購買我司產品，一年質保期內，若收到用戶關于此類缺陷的通知，本公司對確實有缺陷的產品實行無條件免費維修或免費更換 。
2、客戶的技術疑問，我們承諾在一個工作日內處理完畢。
3、返廠維修的儀表我們承諾在3個工作日內出具檢測結果，7個工作日內完成維修。
4、儀表返給客戶之后2周之內對用戶進行回訪，并提供自動化相關技術的免費咨詢。
