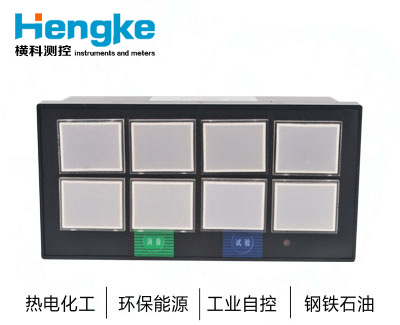

X803閃光報警儀 八回路
|
可與各種CH-WP系列控制儀表或其它接點式控制檢測儀表配套使用；可同時檢測八路輸入信號，八路信號均采用大規模高亮度數碼管，報警儀將發出聲、光報警信號，并輸出報警接點。
可選擇接點式開路/閉路報警或TTL電平，輸入與主機光電隔離。具有多種報警控制輸出方式，可自由選擇閃光報警、聲音報警、繼電器報警觸點控制輸出及帶報警記憶或不帶報警記憶功能。
| 商 標 | 型 號 | |
| CK | X803A系列 | |
| 輸入信號 |
開關量 TTL電平 |
電接點信號（單獨接點，不與其它線路連接） 標準TTL電平0～5V，高電平時報警 |
| 輸出信號 |
閃光報警 音響報警 繼電器報警 |
相應通道閃爍或常亮為報警 220V/8W電鈴（用戶自備），蜂鳴器（儀表內部自帶） 觸點輸出：220VAC/1A、24VDC/3A |
| 特 性 |
測量通道 顯示方式 保護方式 |
八通道 發光二極管工作狀態顯示 電源欠壓自動復位 工作異常自動復位（Watch Dog） |
| 使用環境 | 環境溫度 相對濕度 供電電壓 功 耗 | 0～50℃ ≤85%RH ·避免強腐蝕氣體 常規型 ·AC 220V %（50Hz±2Hz） ·DC 24V±2V--開關電源 ·≤5W（AC220V線性電源供電） ·≤4W（DC24V供電） |
| HR-WP- | X803A(燈光式） | |
| 儀表外形 | ||
| 開孔尺寸 | 寬×高×深：160×80×80mm | |
| 開孔尺寸 | 單位：mm | |
| 接線圖 | ||
| 備注 | 特殊訂貨與本接線圖不同之處，以隨機接線圖為準。 | |
|
型 號
說 明
X
□
-□
-□
-□
-□
八回路閃光報警器
外形尺寸
803
160×80mm（橫式）
聲光報警方式
A
八回路高亮度LED平面板顯示（燈光式）
通訊方式
0
無通訊輸出
輸入類型
A
B
C
D
接點式閉路報警輸入
接點式開路報警輸入
標準TTL電平輸入
特殊要求
供電方式
W
A
DC24V供電（開關電源）
AC220V供電（線性電源）
|
1、 本公司承若凡是購買我司產品，一年質保期內，若收到用戶關于此類缺陷的通知，本公司對確實有缺陷的產品實行無條件免費維修或免費更換 。
2、客戶的技術疑問，我們承諾在一個工作日內處理完畢。
3、返廠維修的儀表我們承諾在3個工作日內出具檢測結果，7個工作日內完成維修。
4、儀表返給客戶之后2周之內對用戶進行回訪，并提供自動化相關技術的免費咨詢 。
