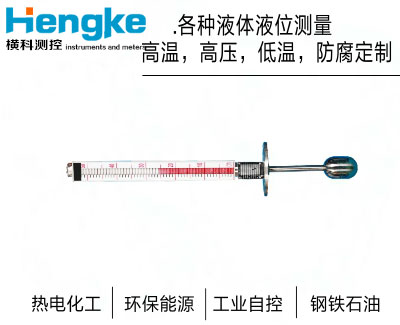

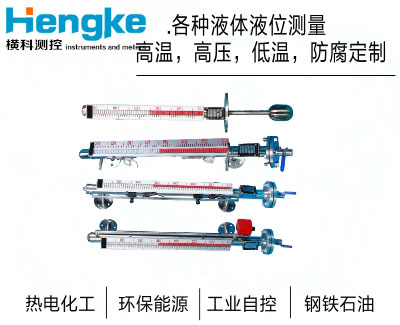

UHZ 磁翻板液位計 各種液體液位測量 遠傳報警
|

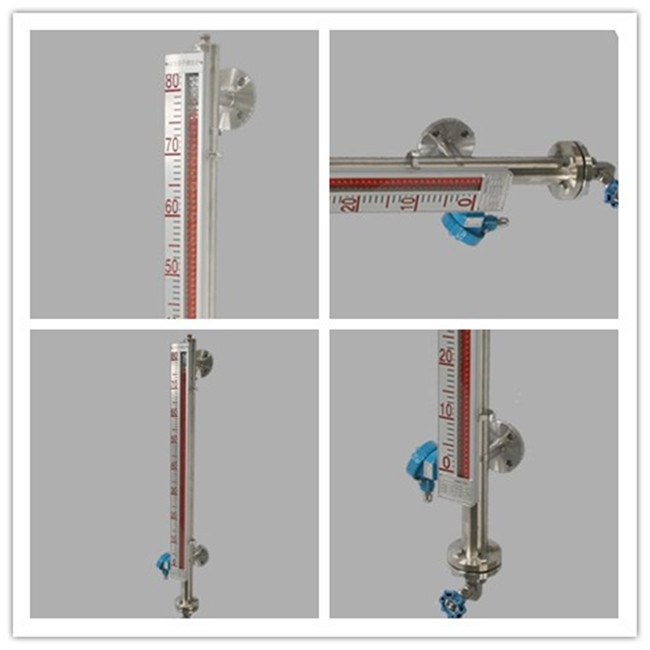

磁翻板液位計用于低溫到高溫，真空到高壓等各種環境，是石油、化工等工業部門的理想液位測量產品。根據在容器中安裝位置的不同，提供側裝和頂裝兩種形式。根據工作介質不同，提供不銹鋼和ABS、PP-R工程塑料三種材質，其中ABS、PP-R材質適用于酸、堿等腐蝕性介質。
| 用戶自備法蘭 |
|
安裝形式
主體材質
公稱直徑
公稱壓力
D
D1
D2
n
d
f
b

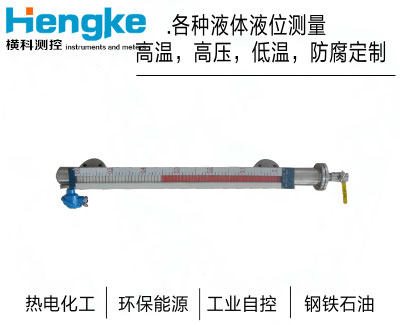

側裝
不銹鋼
20
4.0
105
75
56
4
14
2
16
ABS
20
10
105
75
56
4
14
2
16
頂裝
不銹鋼
200
2.5
360
310
274
12
26
3
32
ABS
200
0.6
320
280
274
8
8
3
32
|
| 主要技術指標 |
|
安裝形式內容
側裝式
頂裝式
安裝間距
(測量范圍)
不銹鋼
500～5000(mm)
500-2500(mm)
ABS、PP-R
500～4000(mm)
工作壓力
0.6,1.6,2.5,4.0MPa
0.6,1.6,2.5MPa
介質密度
＞0。6g/c
＞0.76g/c
法蘭連接
不銹鋼
法蘭20-40(DN20 PN1.0-4.0)
(GB9119-88)
法蘭200-25(DN200 PN1.6)
(GB9119-88)
ABS
法蘭20-10(DN20 PN1.0)
(GB9119-88)
法蘭200-6(DN200 PN0.6)
(GB9119-88)
主體材料
ICr18Ni9Ti、ABS、PP-R(工作壓力0.6MPa)
介質溫度
-40～100℃(ABS、PP-R：-40～80℃)
環境溫度
-40～+70℃
示值誤差
±100mm
介質粘度
≤1st(10-4/s)
上、下限
開關輸出
1、控制靈敏度：10mm
2、輸出接點容量：AC220V 2A
3、接點壽命：5×104次
4、防爆特征：iaIICT4本質安全型
電遠傳、
連續顯示
1、精度：±1.5%
2、輸出負載：750Ω
3、輸出信號：0～10mA輸出，220V AC電源
4～20mA輸出，24V DC二線制
4、防爆特征：iaIICT4本質安全型
|
| UHZ翻柱式磁浮子液位計 | ||||||||
|
517/518 側裝式 2 頂裝式 | 安裝方式 | |||||||
|
1 1Cr18Ni9Ti 2 ABS 3 PP-R | 主體材質 | |||||||
|
1 0.6MPa 2 1.6MPa 3 2.5MPa 4 4.0Mpa | 公稱壓力 | |||||||
|
1 基本型 2 帶上下限開關輸出 3 帶電遠傳(0～10mA輸出，220V，AC) 4 帶電遠傳(4～20mA輸出，24V，DC) 5 帶本安防爆型(4～20mA，24V，DC) 6 帶本安防爆型上下限開關輸出 | 類型 | |||||||
| L 安裝間距(測量范圍) | ||||||||
| L1 安裝深度(頂裝式(0～4000mm任選) | ||||||||
| 介質密度ρ(g/c) | ||||||||
| 2 | 2 | 1 | 1 | =2500mm | L1=3000mm | ρ=0.8g/c | 舉例 | |
